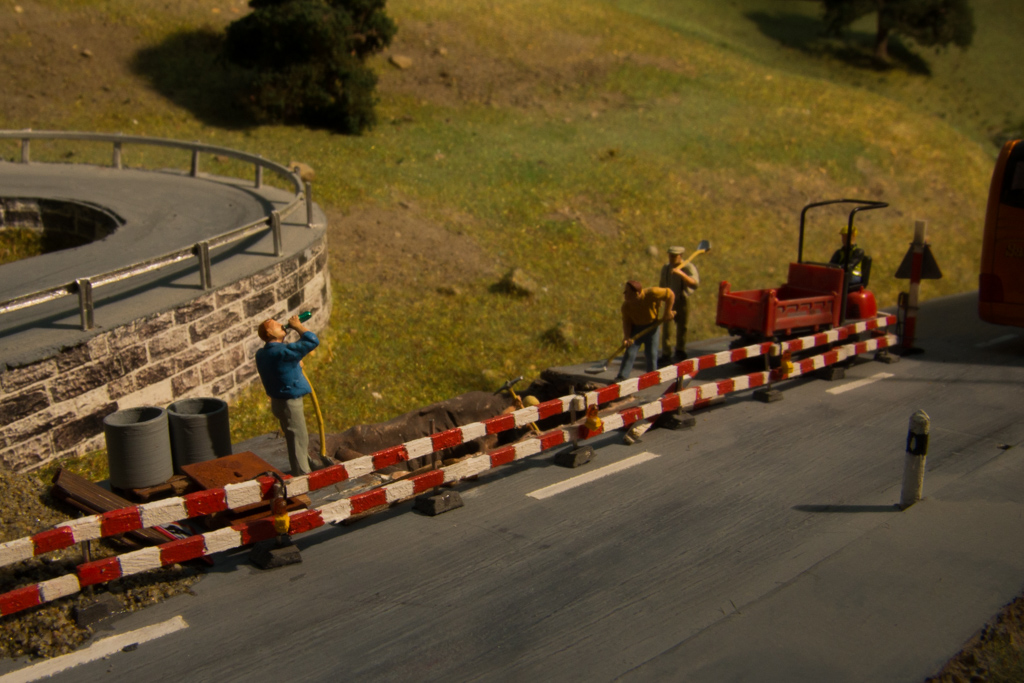

Strassen-Baustellen sind in der Realität meistens störend, auf der Modellbahn stellen diese aber eine willkommene Auflockerung des Asphaltbandes dar. So existierte auch bei uns seit längerem eine Baustelle auf der Strasse zum Bahnhof Wassen, wo der Graben und die Arbeiter mit Baustellen-Latten gesichert sind. Mit dem Bau der Tag-Nacht-Steuerung kam die Idee auf, die Baustelle zusätzlich mit Warnleuchten zu markieren.

Eigenbau

Da kein Produkt zu kaufen ist, blieb nur der Eigenbau übrig. Der Lampenkörper einer solchen Warnleuchte hat einen Durchmesser von ca. 110 mm, was im Massstab 1:87 gerade mal 1.3 mm ergibt. Die Herausforderung war, in einem Durchmesser von 1.3 mm eine Leuchtdiode (LED) unterzubringen und die Warnleuchte trotzdem vorbildlich aussehen zu lassen.

Dies wurde mit folgenden Arbeitsschritten gelöst:

• Kupferlackdraht (Durchmesser 0.1 mm) an eine SMD-LED von der Baugrösse 0402 (1 mm x 0.5 mm) anlöten.
• Zur Nachbildung des Lampenkörpers die LED in einer selbstgebauten Teflon-Form mit Araldit vergiessen.
• Vergossene LED mit dem Unterteil aus Polystyrol verkleben.
• Bemalung der Lampe. Der Lampenkörper wurde mit orangem Folienschreiber, der Unterteil mit gelber Revell-Farbe bemalt.

Montage

Schlussendlich wurden die Lampen an der Abschrankung der Baustelle festgeklebt und mit dem Kupferlackdraht an die Steuerung angeschlossen. So beginnen die äusseren Lampen der Baustelle bei Dämmerung zu blinken, die restlichen Lampen leuchten kontinuierlich über die ganze Nacht.

Strassenbaustelle mit Warnleuchte im Massstab 1:1

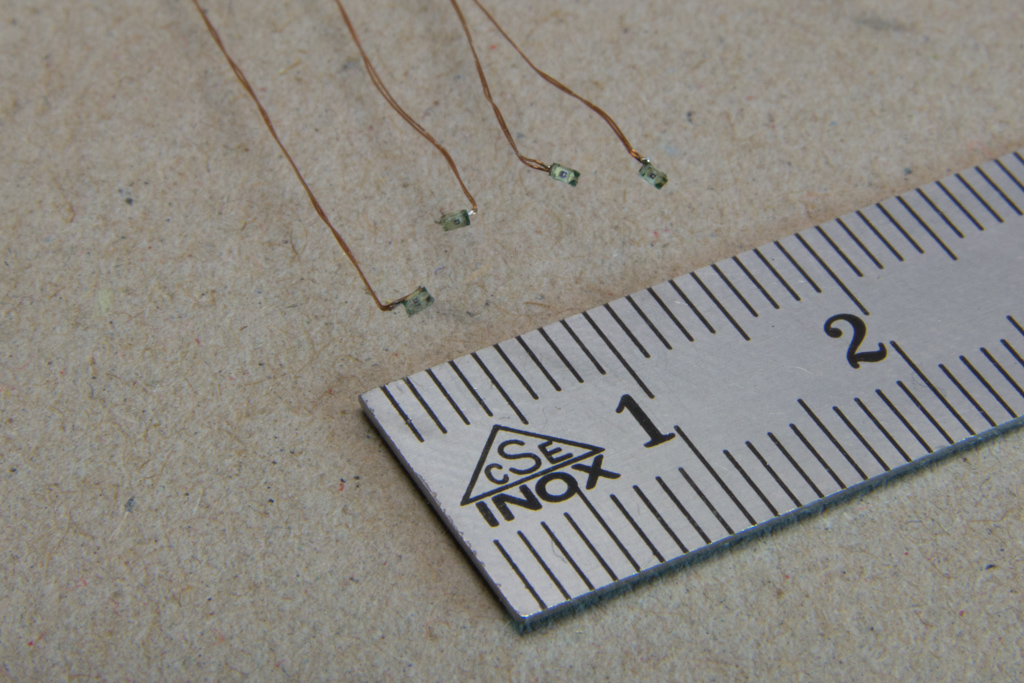

SMD-Leuchtdioden verlötet mit Kupferlackdraht

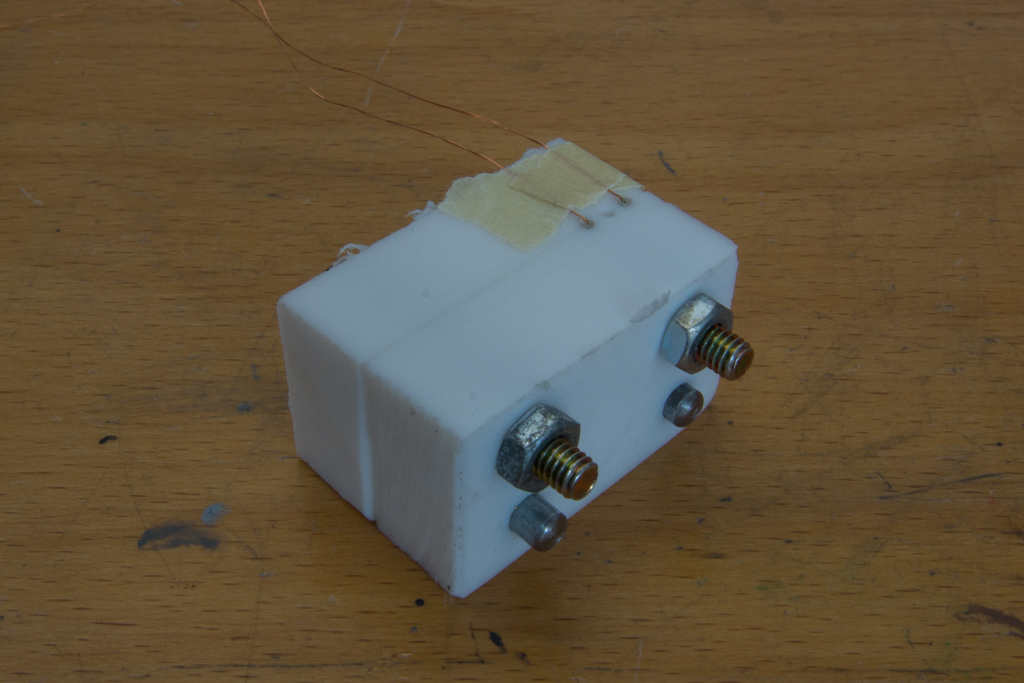

Vergiessen von je zwei Leuchtdioden mit Araldit in einer Form aus Teflon

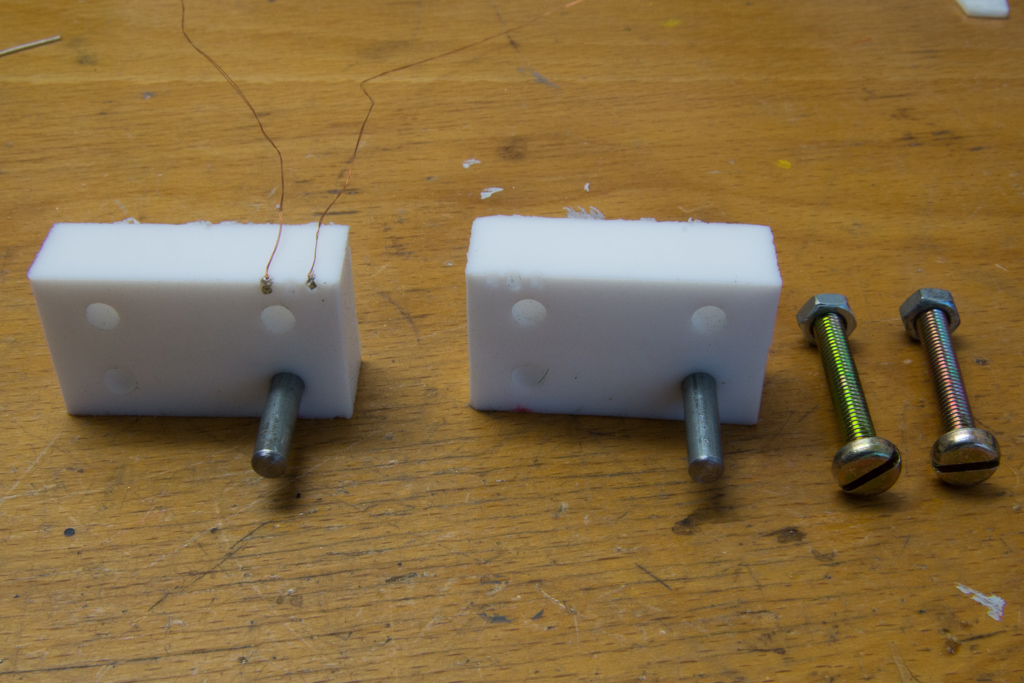

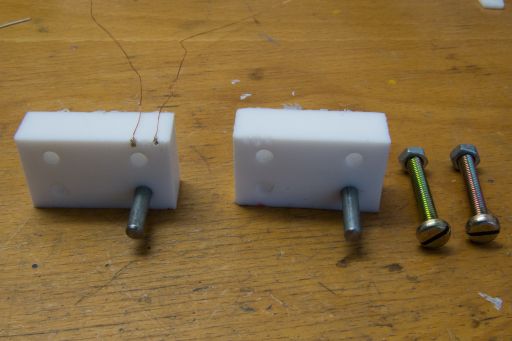

Nach dem Aushärten des Araldit können das Werkzeug geöffnet und die Lampenkörper entformt werden

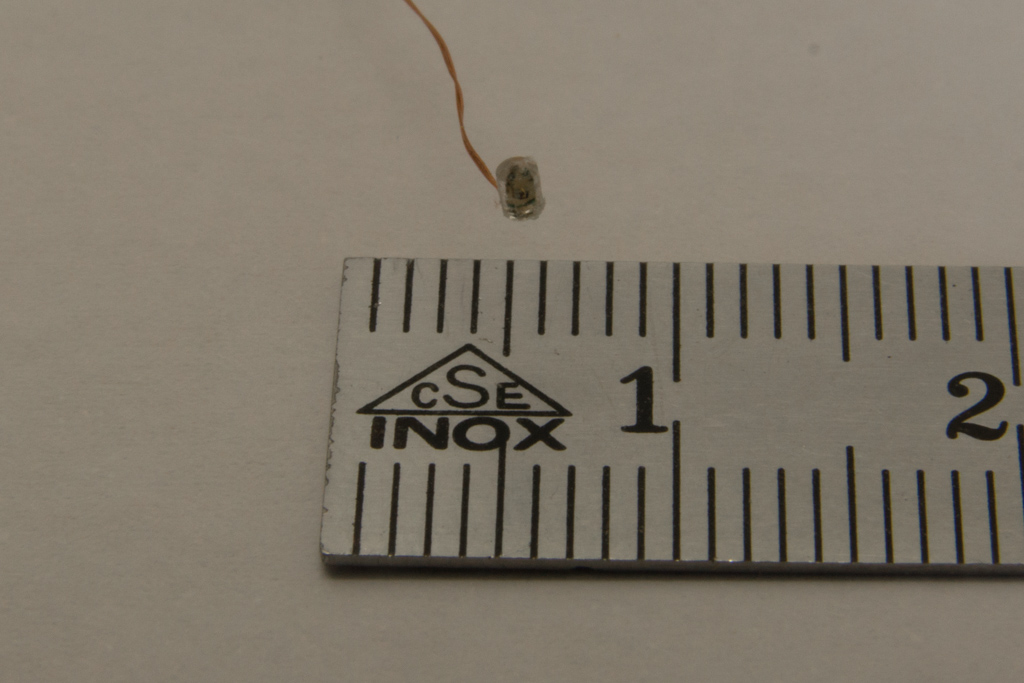

Der Lampenkörper der Warnleuchte ist bereit für die weiteren Arbeitsschritte

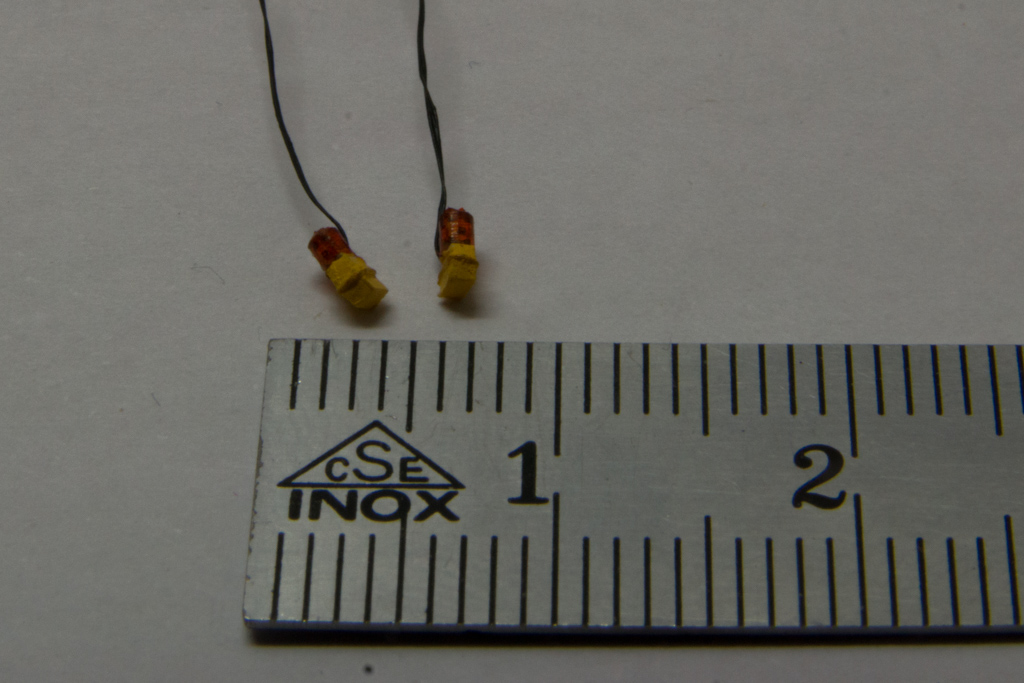

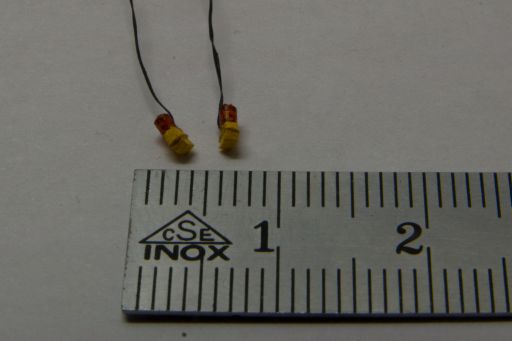

Fertig bemalte Warnleuchte, bestehend aus dem Lampenkörper mit Leuchtdiode und dem Unterteil aus Polystyrol

Die Warnleuchten sind an der Baustellenabschrankung montiert

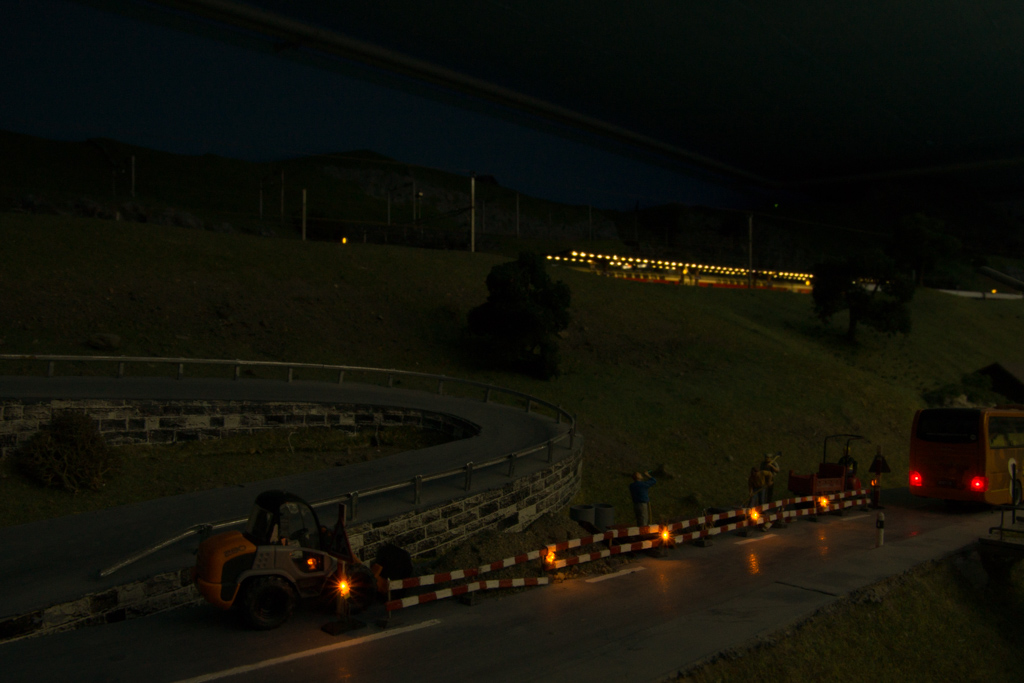

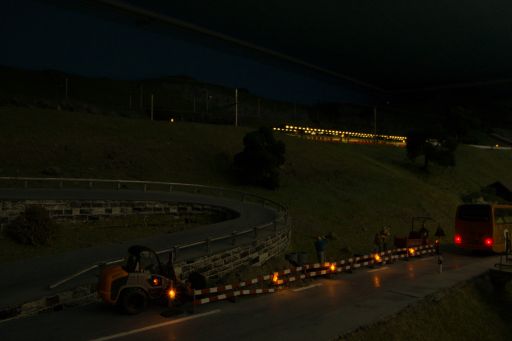

Bei Dämmerung beginnen die Lampen zu leuchten

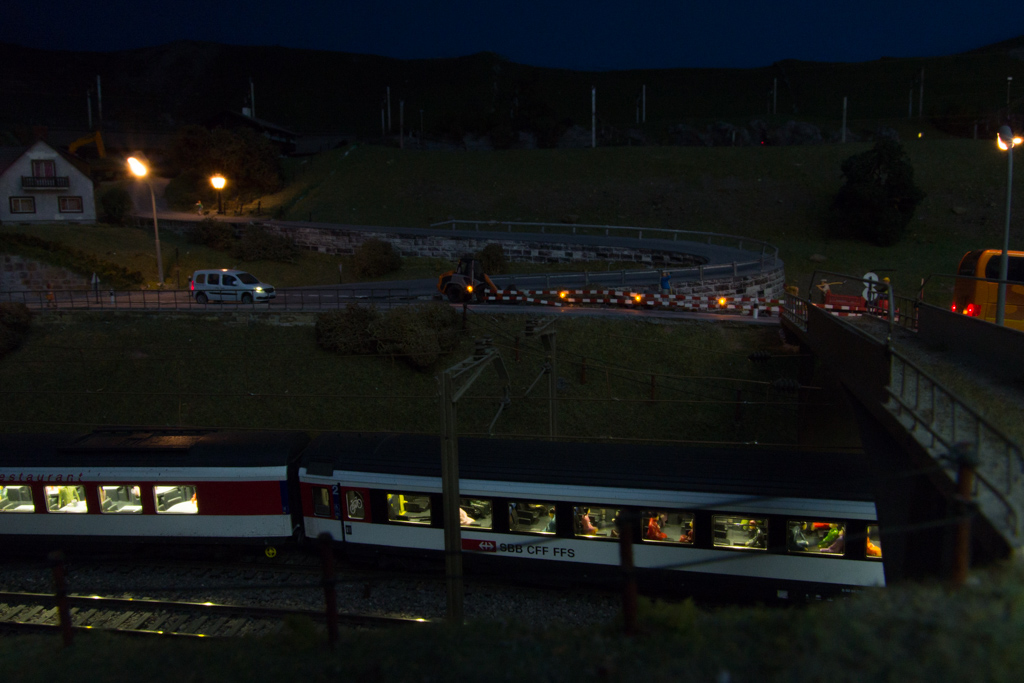

Unterhalb der Baustelle fährt ein EW IV-Pendel Richtung Süden
